在電力系統中，瓦斯繼電器是變壓器內部故障防范的重要元件，當變壓器內部出現故障現象時，瓦斯繼電器由于電弧使絕緣材料分解并產生大量的瓦斯，其強烈程度隨故障的嚴重程度不同而不同，為了保障瓦斯繼電器能夠正常運行，我們就需要定期對其做相應的檢測工作，常見的檢測儀器有瓦斯繼電器校驗儀，那么這款儀器的結構組成是如何呢？下面給大家概述一下。

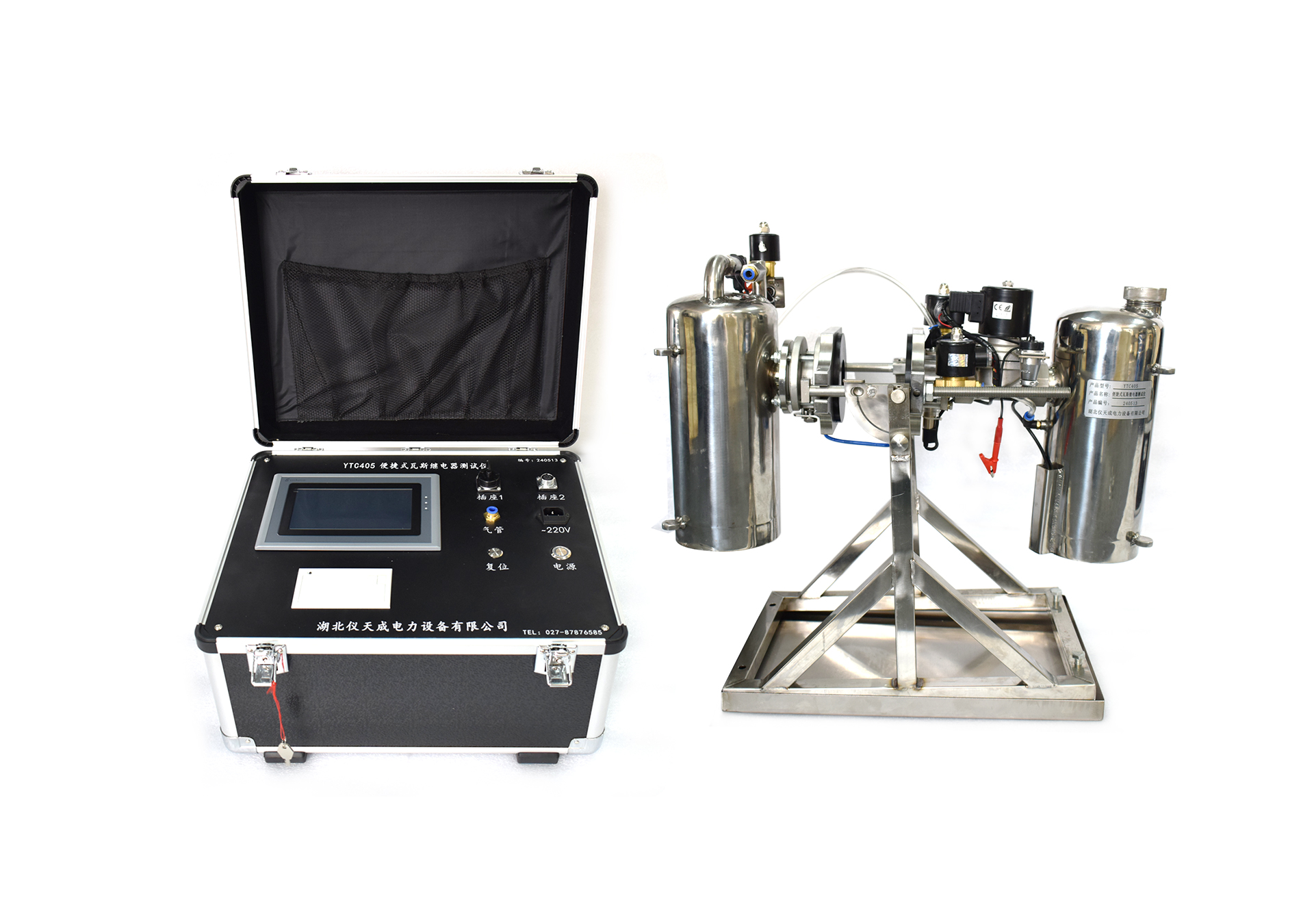

瓦斯繼電器校驗儀主要是由試驗組件和微機測控箱組成，瓦斯繼電保護校驗儀底部設有接油盤，[可調支架]裝在油盤內，支架四角有調整水平的調節螺釘，由[拉桿緊固件]、[主油桶]的組件、[回油桶]的組件，通過[被測繼電器]組成整體，通過拉桿中部的軸承將組裝好的本體支撐在軸承座上，[支架]上有[雙向定位板]的孔和軸承座上的[定位銷]構成90°自動定位，由于兩側重量相近，試驗人員可輕松地將校驗臺旋轉至水平或垂直位置。
[主油桶]頂部有[進氣口]可通過微型空壓機的[軟管]連接。主油桶頂部裝有[壓力傳感器]和[電磁排氣閥]，通過帶插頭的[屏蔽電纜]與[測控箱]面板上的[傳感器電纜接口]相接。[回油桶]與帶法蘭盤的[流速閥]通過螺紋連接成組件。[流速閥]設有[油位光電開關] ，法蘭盤靠外側裝有[軟管]和[排氣閥]，試驗時將軟管與被測繼電器頂蓋上的氣嘴連接，法蘭盤靠外側裝有[容積閥]，可將繼電器的油通過軟管與[回油桶]底部的[容積計量裝置]連接。再由[電纜]與測控箱面板上的[信號插座]連接。
[微機測控箱]內部元件布置采用分類重復屏蔽措施，有效地減少信號干擾。通過接頭與箱體其他元器件連接以方便檢驗維修。采用7寸LCD真彩顯示屏，以滿足流速、容積、壓力顯示要求。
瓦斯氣體繼電器測試儀結構組成主要如上了，其結構上面也比較簡潔，通過對其結構的認知，可以讓我們更為了解認識到它如何工作的。
